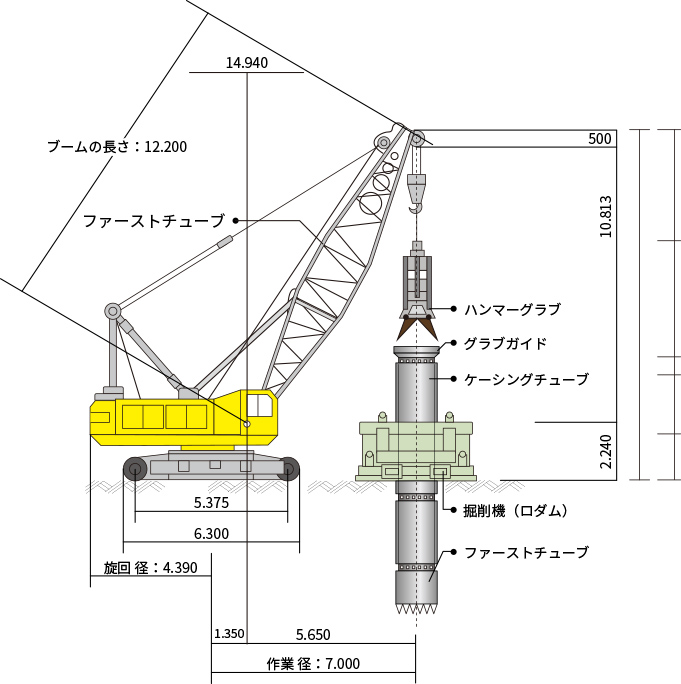

資機材配置図
| s（ブーム長） | b | h | 定格荷重 | 作業半径 | 機械高 | 最大機械高 | 旋回半径 |
|---|---|---|---|---|---|---|---|
| （m） | （m） | （m） | （t） | （m） | （m） | （m） | （m） |
| 12,200 | 5,560 | 10,813 | 35.8 | 7,000 | 13,553 | 14,940 | 4,390 |
| 15,250 | 5,650 | 14,165 | 35.8 | 7,000 | 16,905 | 17,990 | 4,390 |
| 18,300 | 5,650 | 17,406 | 35.8 | 7,000 | 20,146 | 21,040 | 4,390 |
| 21,350 | 5,650 | 20,589 | 35.7 | 7,000 | 23,329 | 24,090 | 4,390 |
| 24,400 | 5,650 | 23,737 | 35.6 | 7,000 | 26,477 | 27,140 | 4,390 |
ｓ：クレーンブームの長さ
ｂ：ブーム支点から吊荷垂線までの長さ
ｈ：ブーム支点からトップ支点までの高さ
定格荷重：（条件）最大吊上げ荷重より大きいこと。吊上げ最大重量 掘削機（ロダム）３３ｔ
作業半径：旋回支点より吊荷垂線までの長さｂ＋1,350
機上高：作業半径７ｍの時の地上からフブームトップの上部外装部までの高さ ｈ＋2,240＋0.500
最大機上高：起伏９０度の時の地上からブームトップの上部外装部までの高さ ｓ＋2,240＋0.500
その他の地盤の掘削・障害物の切断方法
水平切断方式
既存杭を中間で水平方向に切断
鉛直掘削方式（方法）
既存物を直接切断またはケーシングチューブ内に抱き込みハンマーグラブで孔外に排出
多孔ラップ鉛直切断方法
平面的に掘削孔をラップして既存杭を鉛直に切断
連続ラップ鉛直切断方法
水平方向直列に掘削孔をラップして既存物を鉛直に切断
鉛直粉砕方式（方法）
チューブで掘進しながら既存杭をハンマーグラブで破砕
2分割切断方法
既存杭を2分割（2つ割り）に鉛直に切断
3分割切断方法
既存杭を3分割（3つ割り）に鉛直に切断
資機材配置図

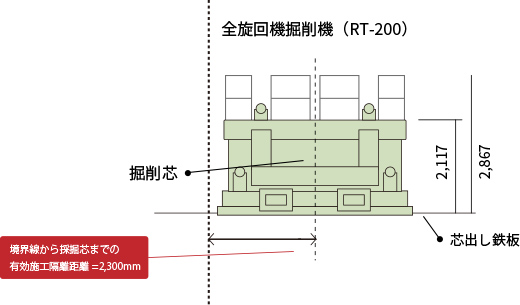

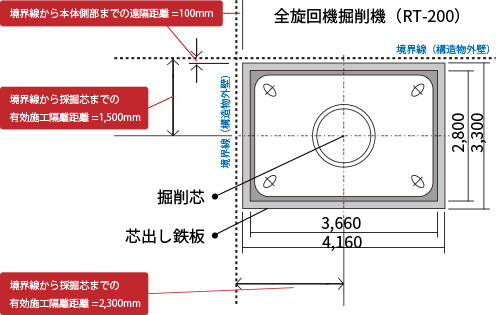

近接作業時の全旋回機側面離隔寸法図
