多孔ラップ鉛直切断方法
概要
スラブや路盤、敷石、平面的に拡がる地中障害物に対し、平面的に掘削孔をラップし、鉛直に切断します。

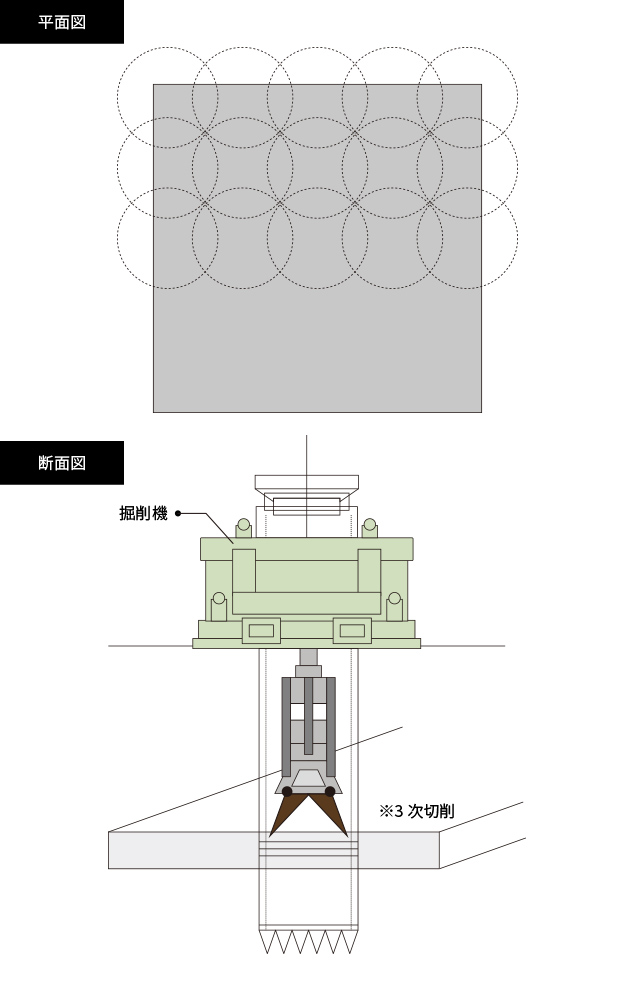

施工要領
掘削孔をラップして、既存物を鉛直に切削して分解除去します。
技術情報

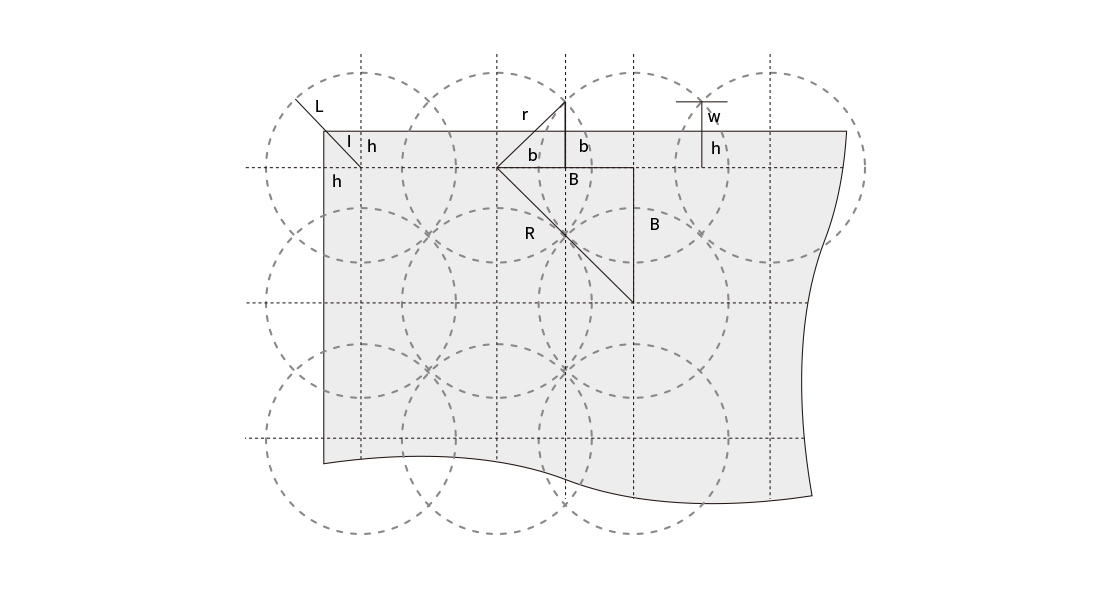

【掘削条件】
（1）障害物の形状は平板な矩形とする
（2）ラップ部の余掘高を100mmとする
Ｒ ： 掘削径
Ｂ ： 掘削間隔
ｒ ： 掘削径×1/2
ｂ ： 掘削間隔×1/2
ｗ ： ラップ掘削高の余掘り高
ｈ ： 掘削通り芯から撤去する障害物の外面までの長さ
Ｌ ： 端部の掘削外周面からの最小値
| R | B | r | b | w | h | l | L |
|---|---|---|---|---|---|---|---|
| 1,000 | 707 | 500 | 354 | 100 | 254 | 359 | 141 |
| 1,100 | 778 | 550 | 389 | 100 | 289 | 409 | 141 |
| 1,200 | 849 | 600 | 424 | 100 | 324 | 459 | 141 |
| 1,300 | 919 | 650 | 460 | 100 | 360 | 509 | 141 |
| 1,400 | 990 | 700 | 495 | 100 | 395 | 559 | 141 |
| 1,500 | 1,061 | 750 | 530 | 100 | 430 | 609 | 141 |
| 1,800 | 1,273 | 900 | 636 | 100 | 536 | 759 | 141 |
| 2,000 | 1,414 | 1,000 | 707 | 100 | 607 | 859 | 141 |
その他の地盤の掘削・障害物の切断方法
水平切断方式
既存杭を中間で水平方向に切断
鉛直掘削方式（方法）
既存物を直接切断またはケーシングチューブ内に抱き込みハンマーグラブで孔外に排出
多孔ラップ鉛直切断方法
平面的に掘削孔をラップして既存杭を鉛直に切断
連続ラップ鉛直切断方法
水平方向直列に掘削孔をラップして既存物を鉛直に切断
鉛直粉砕方式（方法）
チューブで掘進しながら既存杭をハンマーグラブで破砕
2分割切断方法
既存杭を2分割（2つ割り）に鉛直に切断
3分割切断方法
既存杭を3分割（3つ割り）に鉛直に切断
