連続ラップ鉛直切断方法
概要
地中壁、連続柱列杭、梁・桁といった既存物に対して水平方向直列に掘削孔をラップし、鉛直に切断します。
施工要領

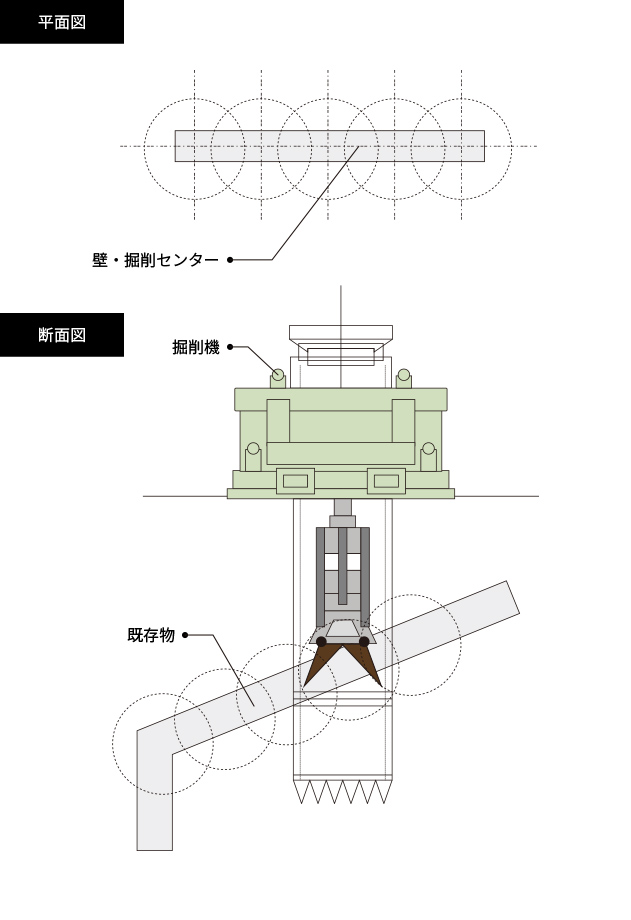

水平方向直列に掘削孔をラップして、既存物を鉛直に切削して分解除去します。
技術情報

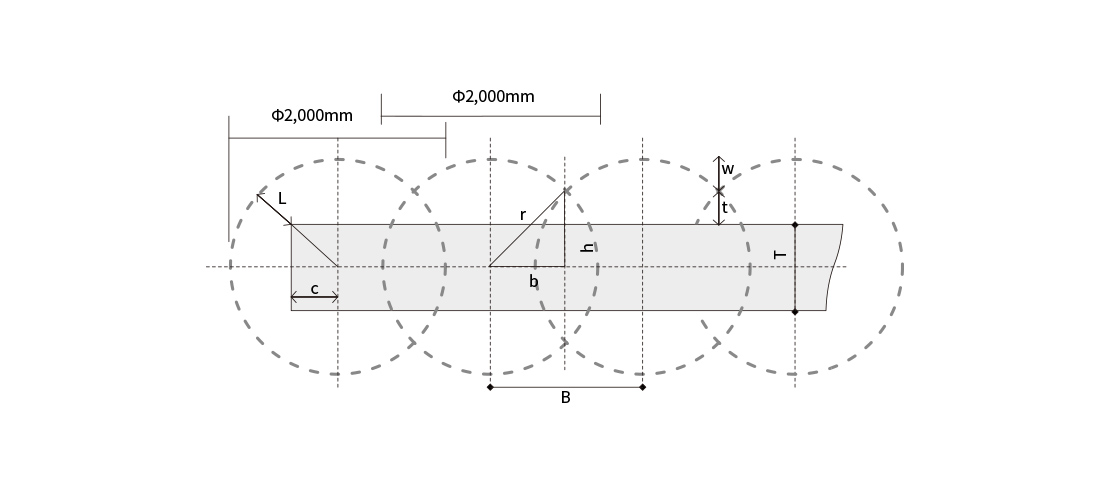

【掘削条件】
（1）障害物の形状は長方体とする
（2）掘削径は Φ2,000mmとする
（3）掘削ラップ高（ｔ＋ｗ）におけるｗの数値は100mmとする
（4）障害物の端部における掘削外周面からの最小値（L）は200mmとする
ｔ ： 障害物の厚さ×１／２
ｒ ： 掘削径×１／２ 1,000ｍｍ
ｗ ： ラップ掘削高の余掘り高
ｈ ： ラップ掘削長×１／２ 100ｍｍ
ｂ ： 掘削間隔×１／２
Ｌ ： 端部の掘削外周面からの最小値 200ｍｍ
ｃ ： 障害物端部の跳ね出し
Ｔ ： 障害物の厚さ
Ｂ ： 掘削間隔
| T | B | C |
|---|---|---|
| 300 | 1,936 | 786 |
| 400 | 1,908 | 775 |
| 500 | 1,873 | 760 |
| 600 | 1,833 | 742 |
| 700 | 1,789 | 719 |
| 800 | 1,732 | 693 |
| 900 | 1,670 | 661 |
| 1,000 | 1,600 | 624 |
| 1,100 | 1,520 | 581 |
| 1,200 | 1,428 | 529 |
| t | r | w | h | b | L | c |
|---|---|---|---|---|---|---|
| 150 | 1,000 | 100 | 250 | 968 | 200 | 786 |
| 200 | 1,000 | 100 | 300 | 954 | 200 | 775 |
| 250 | 1,000 | 100 | 350 | 937 | 200 | 760 |
| 300 | 1,000 | 100 | 400 | 917 | 200 | 741 |
| 350 | 1,000 | 100 | 450 | 893 | 200 | 719 |
| 400 | 1,000 | 100 | 500 | 866 | 200 | 693 |
| 450 | 1,000 | 100 | 550 | 835 | 200 | 661 |
| 500 | 1,000 | 100 | 600 | 800 | 200 | 624 |
| 550 | 1,000 | 100 | 650 | 760 | 200 | 581 |
| 600 | 1,000 | 100 | 700 | 714 | 200 | 529 |
| 650 | 1,000 | 100 | 750 | 661 | 200 | 466 |
| 700 | 1,000 | 100 | 800 | 600 | 200 | 387 |
| 750 | 1,000 | 100 | 850 | 527 | 200 | 278 |
| 800 | 1,000 | 100 | 900 | 436 | 200 | 0 |
その他の地盤の掘削・障害物の切断方法
水平切断方式
既存杭を中間で水平方向に切断
鉛直掘削方式（方法）
既存物を直接切断またはケーシングチューブ内に抱き込みハンマーグラブで孔外に排出
多孔ラップ鉛直切断方法
平面的に掘削孔をラップして既存杭を鉛直に切断
連続ラップ鉛直切断方法
水平方向直列に掘削孔をラップして既存物を鉛直に切断
鉛直粉砕方式（方法）
チューブで掘進しながら既存杭をハンマーグラブで破砕
2分割切断方法
既存杭を2分割（2つ割り）に鉛直に切断
3分割切断方法
既存杭を3分割（3つ割り）に鉛直に切断
