鉛直掘削方式（方法）
概要
脆弱な既製既存杭に対し、埋設物の外周面をケーシングチューブで掘進しながらハンマーグラブで既存杭を破砕します。
施工要領

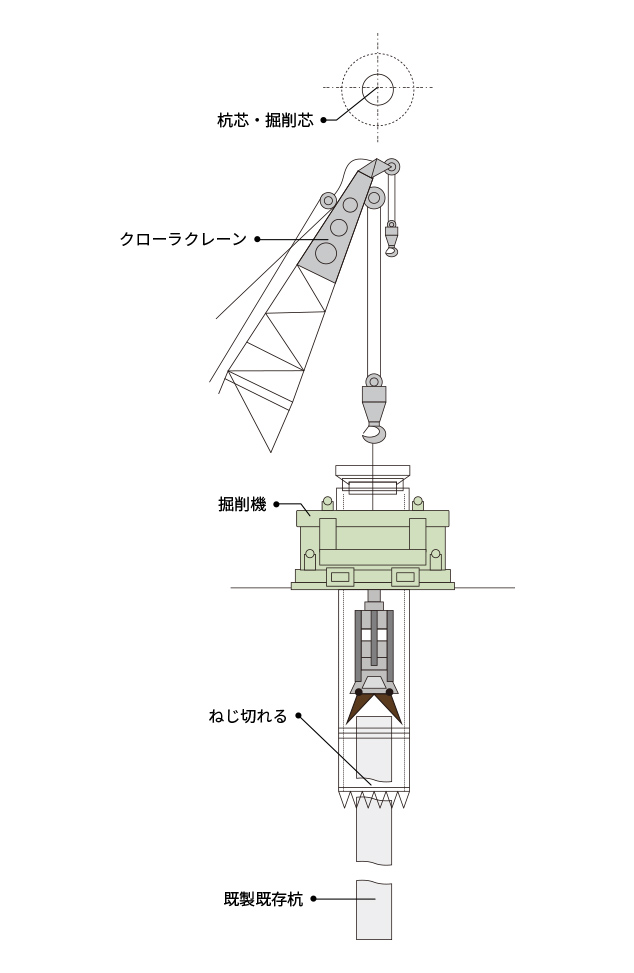

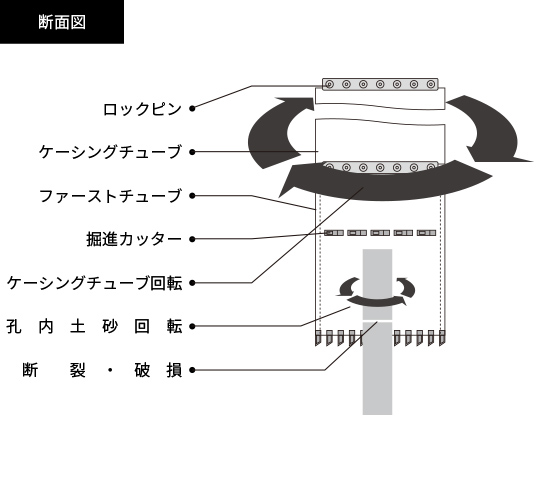

ケーシングチューブの回転によりチューブ内の土砂も同一方向に動きます。その時、既存杭に「ネジレ」が生じて断裂破損します。
技術情報
「ネジレ」を大きくするためには、掘削口径が大きいほど有効です。 φ2,000mmで掘削して最大400mmの既製既存杭を除去するのが一般的です。
※地中既存物が非常に脆弱な場合、必要な口径（下記アタッチメント仕様参照）で掘削できます。
| 掘削口径（Φ - mm） | 1,000 | 1,100 | 1,200 | 1,300 | 1,500 | 1,800 | 2,000 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 掘削機本体（ロダムシリーズ） | |||||||||||
| ハンマーグラブ型式 | GR-10 | GR-15 | SKD-20 | ||||||||
| ハンマーグラブ | シェル径 | (mm) | 850 | 950 | 1,050 | 1,150 | 1,340 | 1,640 | 1,840 | ||
| ホンダシェル | 全長 | (mm) | 3,394 | 3,419 | 3,439 | 3,439 | 3,675 | 3,860 | 4,163 | ||
| 容量 | (m3) | 0.18 | 0.22 | 0.25 | 0.27 | 0.30 | 0.40 | 0.96 | |||
| 重量 | (kg) | 1,600 | 1,700 | 1,800 | 2,000 | 3,200 | 3,700 | 4,850 | |||
| ケーシングチューブ ※ロックピン不含 | 6 | m | 外径 | (mm) | 980 | 1,080 | 1,180 | 1,280 | 1,480 | 1,780 | 1,980 |
| 内径 | (mm) | 890 | 990 | 1,090 | 1,190 | 1,390 | 1,690 | 1,890 | |||
| 重量 | (kg) | 3,940 | 4,350 | 4,750 | 5,180 | 6,030 | 8,035 | 8,960 | |||
| 4 | m | 2,660 | 2,940 | 3,210 | 3,510 | 4,095 | 5,450 | 6,075 | |||
| 3 | m | 2,020 | 2,240 | 2,440 | 2,675 | 3,125 | 4,155 | 4,635 | |||
| 2 | m | 1,380 | 1,530 | 1,670 | 1,840 | 2,155 | 2,865 | 3,190 | |||
| 1.8 | m | カッター径 | (mm) | 1,000 | 1,100 | 1,200 | 1,300 | 1,500 | 1,800 | 2,000 | |
| ファースト | 重量 | (kg) | 1,850 | 2,050 | 2,250 | 2,440 | 2,840 | 3,400 | 3,865 | ||
| ロックピン | ケーシングチューブ1本あたり必要本数：14本 | ||||||||||
その他の地盤の掘削・障害物の切断方法
水平切断方式
既存杭を中間で水平方向に切断
鉛直掘削方式（方法）
既存物を直接切断またはケーシングチューブ内に抱き込みハンマーグラブで孔外に排出
多孔ラップ鉛直切断方法
平面的に掘削孔をラップして既存杭を鉛直に切断
連続ラップ鉛直切断方法
水平方向直列に掘削孔をラップして既存物を鉛直に切断
鉛直粉砕方式（方法）
チューブで掘進しながら既存杭をハンマーグラブで破砕
2分割切断方法
既存杭を2分割（2つ割り）に鉛直に切断
3分割切断方法
既存杭を3分割（3つ割り）に鉛直に切断
