2分割切断方法
概要
比較的大きい既存杭、長方矩形物といった既存物を2分割（2つ割り）に切断します。

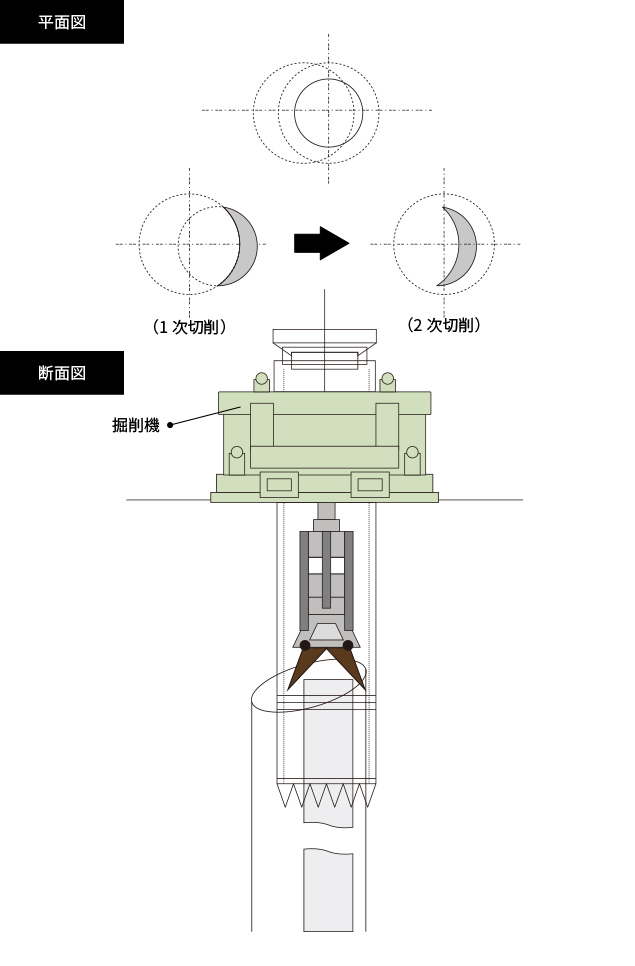

施工要領
既存物を2分割（2つ割り）に鉛直に切断し、分解除去します。
技術情報

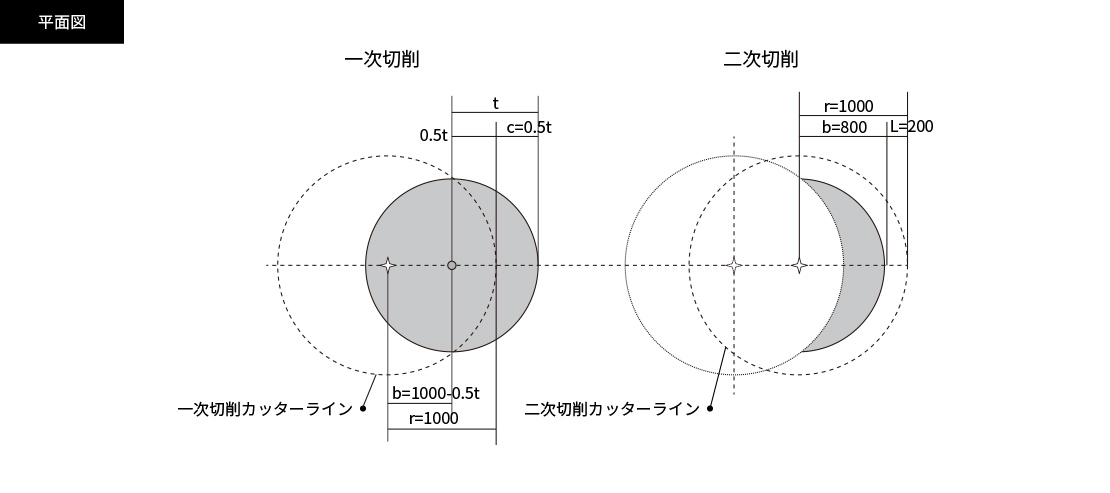

【掘削条件】
（1）障害物の形状は円柱体とする
（2）掘削径はφ2,000mmとする
（3）障害物の外周面より200mm大きく切削する
※2分割切断における既存杭の最大切削径はφ＝1,600mmです。
ｔ ： 障害物の半径
ｒ ： 掘削径×１／２
ｃ ： 既存杭の半径の１／２とする
※切削外縁部が既存杭の外周面に近づくと既存杭の内側傾斜等がある場合、切削面が外側に傾斜し易く既存杭全体を抱える ようになり切削不能になる
ｂ ： 既存杭杭芯から掘削芯（一次切削）までの離隔距離
Ｌ ： 既存杭外周面から切削外周面までの距離
※二次切削において既存杭が外側に傾斜している場合再度切断するようになる。その場合の安全な既存杭外周部からの離れた切削外周部までの距離
| 一次切削 | 二次切削 | ||
|---|---|---|---|
| t | 0.5t | b（離隔距離） | |
| 400 | 200 | 800 | 距離L=200mmを採った場合の切削できる最大既存杭の径はΦ=1,600mmです。 |
| 450 | 225 | 775 | |
| 500 | 250 | 750 | |
| 550 | 275 | 725 | |
| 600 | 300 | 700 | |
| 650 | 325 | 675 | |
| 700 | 350 | 650 | |
| 750 | 375 | 625 | |
| 800 | 400 | 600 | |
| 850 | 425 | 575 | |
| 900 | 450 | 550 | |
| 950 | 475 | 525 | |
| 1,000 | 500 | 500 | |
