3分割切断方法
概要
比較的大きい既存杭、拡底杭、フーチングといった既存物を3分割（3つ割り）に切断します。

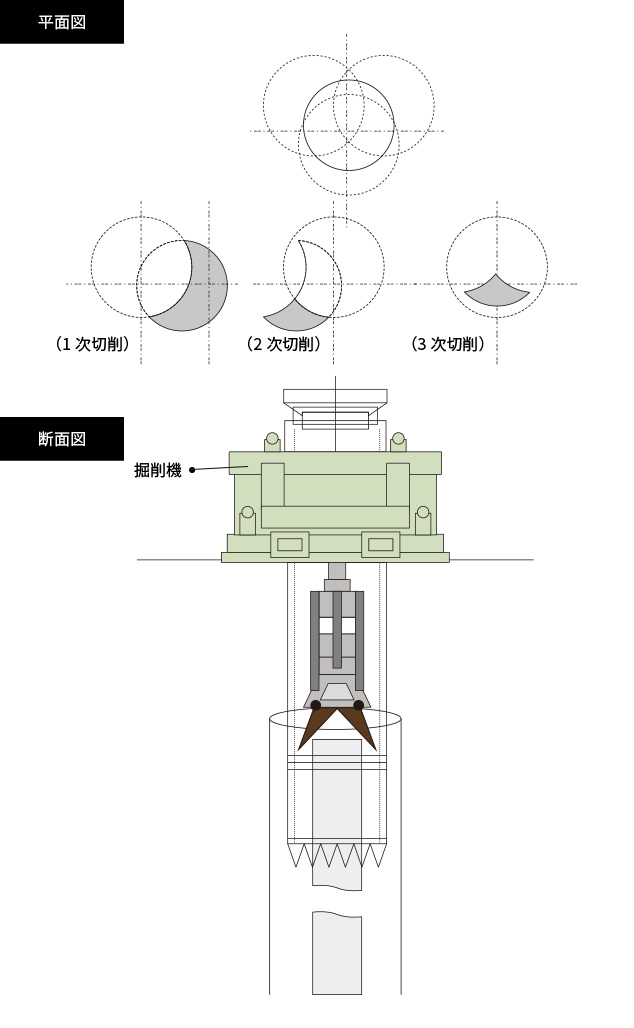

施工要領
既存物を3分割（3つ割り）に鉛直に切断し、分解除去します。
技術情報

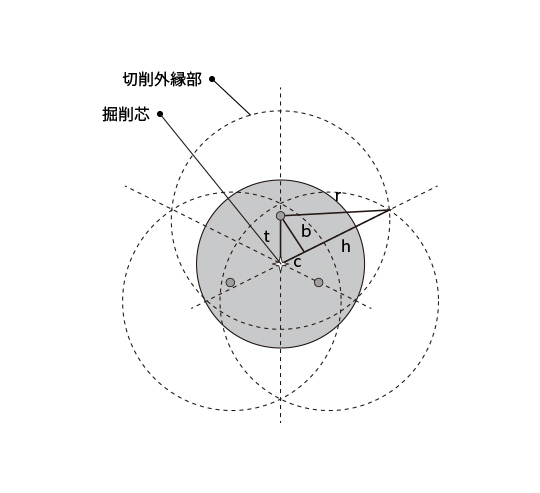

【掘削条件】
（1）障害物の形状は円柱体とする
（2）掘削径はφ2,000mmとする
（3）障害物の外周面より100mm大きく切削する
※3分割切断における既存杭の最大切削径はφ＝2,100mmです。
| t | b | c | r | h | c+h | c+h-100 |
|---|---|---|---|---|---|---|
| 1,000 | 866 | 500 | 1,000 | 500 | 1,000 | 900 |
| 950 | 823 | 475 | 1,000 | 568 | 1,043 | 943 |
| 900 | 779 | 450 | 1,000 | 627 | 1,077 | 943 |
| 850 | 736 | 425 | 1,000 | 677 | 1,102 | 1,002 |
| 800 | 693 | 400 | 1,000 | 721 | 1,121 | 1,021 |
| 750 | 650 | 375 | 1,000 | 760 | 1,135 | 1,035 |
| 700 | 606 | 350 | 1,000 | 795 | 1,145 | 1,045 |
| 650 | 563 | 325 | 1,000 | 827 | 1,152 | 1,052 |
| 600 | 520 | 300 | 1,000 | 854 | 1,154 | 1,054 |
| 550 | 476 | 275 | 1,000 | 879 | 1,154 | 1,054 |
| 500 | 433 | 250 | 1,000 | 901 | 1,151 | 1,051 |
| 450 | 390 | 225 | 1,000 | 921 | 1,146 | 1,046 |
| 400 | 346 | 200 | 1,000 | 938 | 1,138 | 1,038 |
| 350 | 303 | 175 | 1,000 | 953 | 1,128 | 1,028 |
| 300 | 260 | 150 | 1,000 | 966 | 1,116 | 1,016 |
| 250 | 217 | 125 | 1,000 | 976 | 1,101 | 1,001 |
| 200 | 173 | 100 | 1,000 | 985 | 1,085 | 985 |
| 150 | 130 | 75 | 1,000 | 992 | 1,067 | 967 |
| 100 | 87 | 50 | 1,000 | 996 | 1,046 | 946 |
| 50 | 43 | 25 | 1,000 | 999 | 1,024 | 924 |
| 0 | 0 | 0 | 1,000 | 1,000 | 1,000 | 900 |
切削最大値 最大切削径:1,054×2＝2,108
